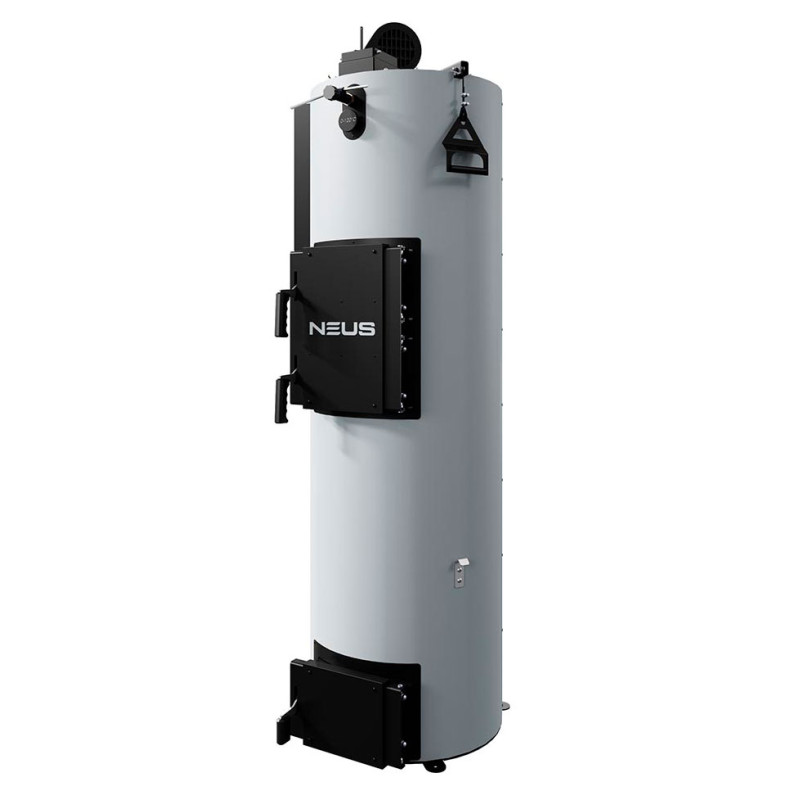

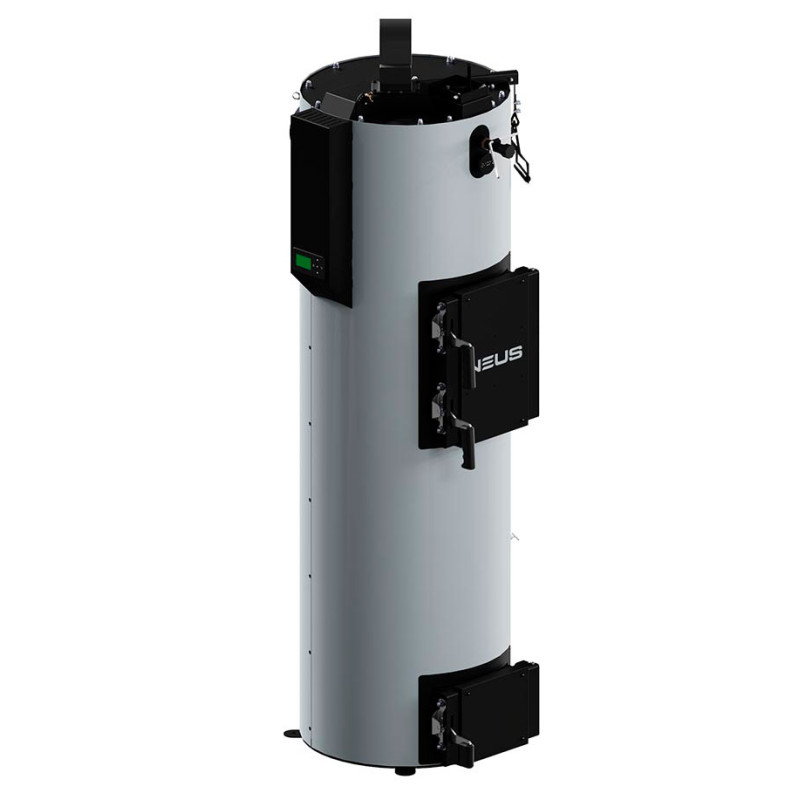

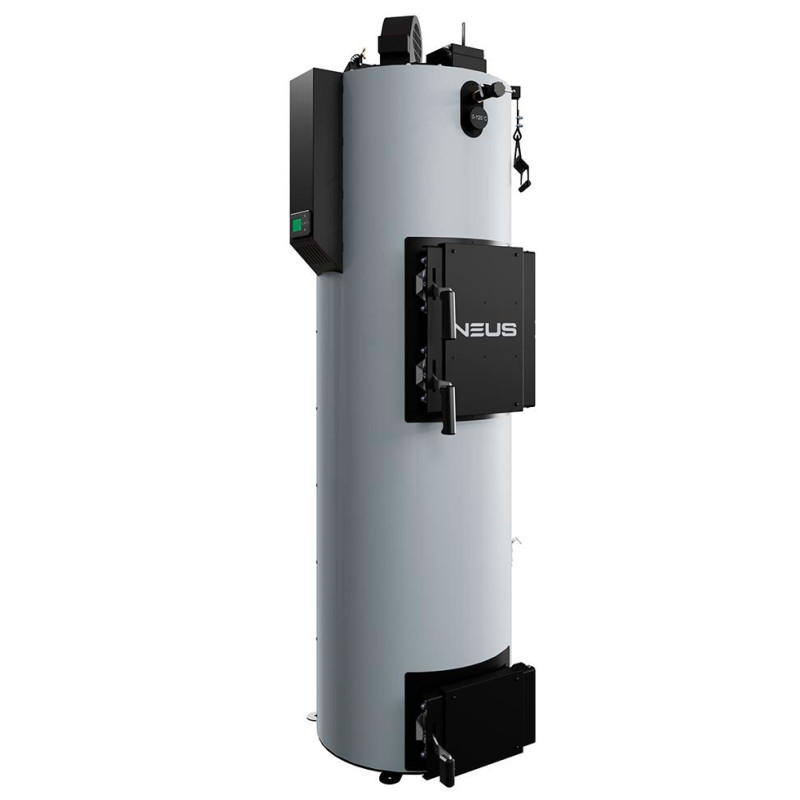

Котел Neus Turbo Max 50 кВт

Котел долгосрочного горения Neus Турбо Max 50 кВт

Котел Неус Турбо Max – обновленная версия модели Неус Турбо, в которой существенно усовершенствована конструкция и увеличен срок эксплуатации котла с 10 до 15 лет.

Котлы Neus Turbo предназначены для отопления бытовых, производственных и других помещений, в которых оборудована система центрального отопления, для подготовки и подачи тепла на технологические нужды с использованием в качестве топлива дров, древесных отходов, опилок и торфяных брикетов, кускового торфа.

Показатель длительности сгорания разовой загрузки топлива напрямую зависит от вида и качества топлива и тепловых потерь объекта отапливается. Эксплуатация котла возможна только в режиме ручной подачи твердого топлива.

Особенности котлов Neus Турбо Max 50 кВт:

• Универсальный котел, имеющий 2 режима работы – на дровах и на углях. Для использования угля котел переводится в режим подачи под колосниковую решетку. Уголь горит на чугунных колосниках;
• Котел укомплектован эффективным воздухораспределителем из жаростойкой нержавеющей стали;
• Котел имеет камеру предварительного нагрева воздуха, из которой уже теплый воздух подается через воздухораспределитель в камеру сгорания. Таким образом, обеспечивается более эффективное сгорание топлива и увеличивается в целом КПД котла;
• Верхняя загрузочная дверца имеет достаточно большую площадь, что дает возможность удобно и очень компактно загрузить топку котла;
• Толщина стали теплообменника 5 мм;
• Дно отделано жаропрочным бетоном. Это очень важно, так как на дно оказывается сильный тепловой удар;
• Горение котла на одной загрузке составляет от 24 часов на дровах и от 48 часов на угле;
• Котел укомплектован качественной автоматикой;
• Котел имеет толстый слой изоляции – 5 см;
• Гарантия на котел – 5 лет.

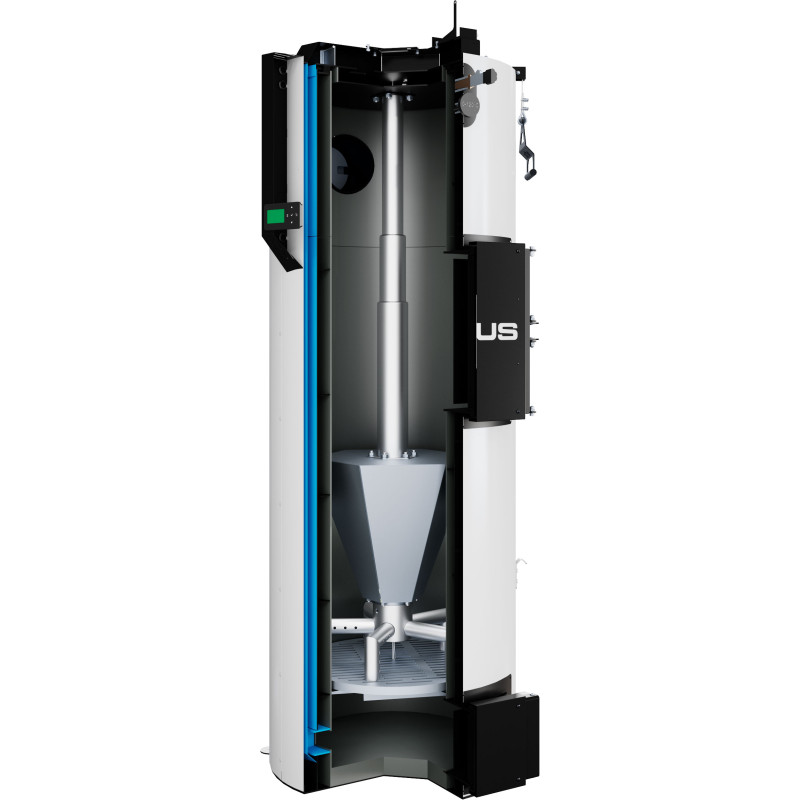

Особенности конструкции котла Neus Турбо 50 кВт:

Основные элементы котла приведены ниже. Котел состоит из следующих основных частей:

Камеры сгорания (поз. 1), трубы подачи воздуха (поз. 20), воздухораспределителя (поз. 16), подвижной камеры подогрева воздуха (поз. 18) выполненной в виде срезанной шестиугольной пирамиды защитного кожуха (поз. 4), теплоизоляционной оболочки (поз. 3).

Камера сгорания (поз. 1) выполнена в форме цилиндра, имеющего двойную стенку. Полость между внутренним и наружным цилиндром заполнена водой (поз. 2). Камера нагрева воздуха (поз. 18) может свободно двигаться вверх вниз котла вдоль трубы подачи воздуха (поз. 20), которая закреплена к верхней части котла. В нижней части камеры подогрева воздуха (поз. 18) прикреплен воздухораспределитель (поз. 16), распределяющий, подавая уже подогретый воздух к ячейке сгорания топлива.

Разделитель воздуха (поз. 16) опирается на верхнюю часть загруженных дров и опускается вниз котла вместе с горящим топливом.

ВНИМАНИЕ! Распределитель воздуха (поз. 16) расходным материалом и гарантия на него не распространяется.

В зависимости от вида топливо для процесса сжигания загружается на дно котла, выполненное из жаропрочного бетона (поз. 6) или на чугунный колосник (поз. 28) сквозь загрузочную дверцу (поз. 12). Сгорание топлива в топке происходит при участии воздуха, поставляемого по каналу подачи воздуха (поз. 30) приточным вентилятором (поз. 23) или естественной тягой через клапан (поз. 27) Количество воздуха, необходимого для процесса сгорания, регулируется или автоматически блоком автоматики управления (поз. 14), или механическим регулятором (поз. 32).

При сжигании угля часть воздуха подаётся по вертикальному каналу подачи воздуха (поз. 31) под колосниковую решетку (поз. 28). Регулировка количества воздуха под колосниковую решетку происходит при помощи заслонки (поз. 26)

Подвод и отвод теплоносителя осуществляется соответственно через патрубки обратной сетевой воды (поз. 7) и прямой сетевой воды (поз. 8).

Топочные газы выходят в дымоход через боров (поз. 15), расположенный в задней части котла.

В верхней части корпуса котла расположен штуцер для установки предохранительного клапана котла (поз. 23).

Ревизионная дверца (поз. 13), расположенная на передней стенке котла, необходима для периодической чистки нижней части котла от золы.

1. Камера сгорания;

2. Водяная оболочка;

3. Теплоизоляция корпуса;

4. Защитный кожух;

5. Ножки котла;

6. Дно из жаропрочного бетона;

7. Патрубок обратной сетевой воды;

8. Патрубок прямой сетевой воды;

9. Патрубок для подключения термометра;

10. Гильза для датчика температуры;

11. Подъемный трос трубы подачи воздуха;

12. Дверца загрузочная;

13. Дверцы ревизионные;

14. Блок автоматики управления;

15. Боров;

16. Распределитель воздуха;

17. Подъемный механизм трубы подачи воздуха;

18. Камера подогрева воздуха;

19. Патрубок механического регулятора;

20. Труба подачи воздуха;

21. Сенсорный экран;

22. Вентилятор;

23. Патрубок предохранительного клапана;

24. Шибер;

25. Крюк для фиксирования подъемного троса;

26. Рычаг управления заслонкой нижней подачи воздуха

27. Клапан механического регулятора;

28. Колосник;

29. Патрубок слива воды;

30. Верхний канал подачи воздуха;

31. Вертикальный канал подачи воздуха.

Комплектность

В комплект поставки котла входят:

1. Котел в сборе 1 шт.;

2. Блок автоматики с инструкцией 1 шт.;
3. Термометр круглый 1 шт.;
4. Чистки (совок, скребок, крючок оцинкованные) 1 шт.;
5. Вентилятор 1шт.;
6. Руководство по эксплуатации 1 шт.
